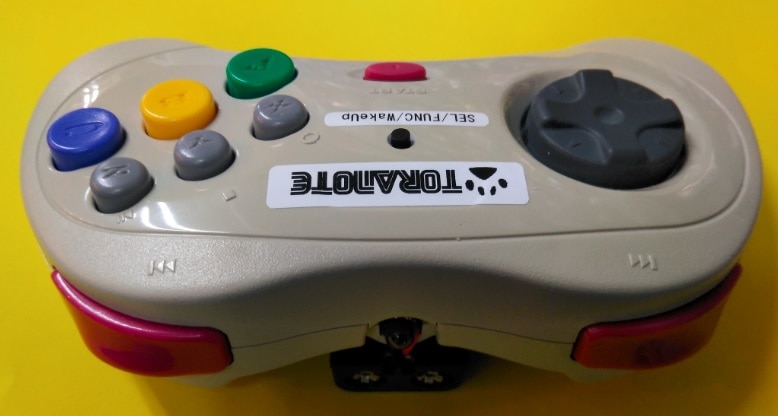

■虎の手3号　SSコントローラ組み込み用送信機キット

■概要

猫の手リモコンは、レトロ PCやゲーム機のジョイスティック信号を赤外線で送受信するシステムです。
本機「虎の手3号SS」はコントローラ内蔵型の送信機です。
猫の手リモコン、純正SSコードレスの2つの赤外線信号フォーマットに対応しています。
猫かぶりモードでは、独自の赤外線信号フォーマットにより、8方向＋4ボタンまで、60fps相当、1フレーム未満の遅延で赤外線信号を約5m先まで送信することができます。
純正のSSコードレス受信機をお持ちであれば、本機を虎の手モードに設定し、SS実機用のゲームコントローラとして使うことができます。
虎の手モードでは2P同時プレイに対応し、全トリガボタン有効、各ボタン個別に7.5/15/30連射の設定が可能です。

■必要な道具

・ハンダごて（30W程度）
・ハンダ吸い取り機 または吸い取り線
・ニッパー、ラジオペンチ、ピンセット
・ドリル またはピンバイス（ビット径：1mm 前後、2.8mm、3.5mm）
・プラスドライバー

■対応コントローラ

純正のSS用コントローラHSS-0101を用意してください 。
当方で確認した限りでは、基板には171-6830Aと171-6830Bのリビジョンがありますが、どちらの基板でも同様に改造できました。
電解コンデンサが実装されているものと、実装されていないものがあります。

※ご注意

本キットは同人ハードウエアです。
改造にハンダ付け、ケースの加工等の作業が必要ですが、アフターサポートはありませんので手順書をよくお読みの上、自己責任において改造に着手してください。
改造用コントローラは別途入手してください。

■虎の手3号　SSコントローラ組み込み用送信機キット取扱説明書
http://niga2.sytes.net/upfile/tora3ss.pdf

■虎の手3号　SSコントローラ組み込み用送信機キット改造手順書
http://niga2.sytes.net/upfile/tora3ssk.pdf
