■1.3" IPS LCD HAT for NanoPi NEO series 【キット版　黒基板】

■概要

1.3 inch IPS 液晶(240 x 240)およびGPIO 接続のボタン３つを搭載した、NanoPi-NEO シリーズ(NanoPi NEO, NanoPi NEO2, NanoPi NEO Plus2など)向けのハットです。

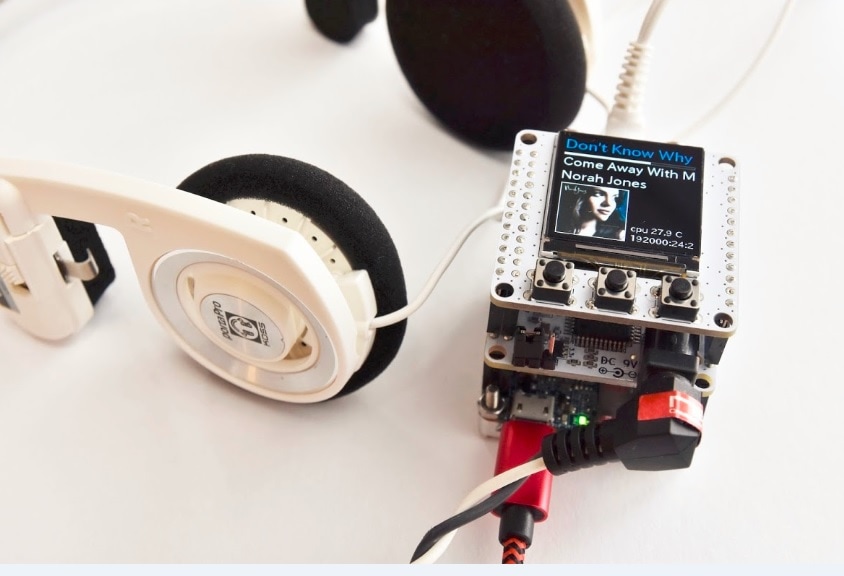

※写真では白色の基板ですが、こちらは黒色基板が付属いたします※

■工作概要

ハンダ付け難易度　A級 (上級者向け)
ハンダ付けパーツ　LCD(0.7㎜Pitch), 電源IC(0.95mmPitch), 1608 x 1個, 2012 x 7個, 3216 x 2個他。合計21パーツ。
想定工作時間　1～2時間

■主な仕様

・対応SBC：
NanoPi NEOシリーズ各種
NanoPi NEO, NanoPi NEO Air, NanoPi NEO Air-LTS, NanoPi NEO Core, NanoPi NEO Core-LTS
NanoPi NEO2, NanoPi NEO2-LTS, NanoPi NEO Plus2, NanoPi NEO Core2, NanoPi NEO Core2-LTS
※別途LCD制御ソフトを用意する必要があります

・電源：
DC +5.0v (消費電流50mA程度, NanoPi-NEOシリーズ本体より供給されます)

・LCD仕様:
ドライバIC： ST7789
LCDパネル： 1.3 inch IPS LCD, 240 x 240
通信方式： 4-wired SPI
バックライト： WhiteLED x2 (GPIOによるOn/Off制御可）

■ご注意

・本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。
・電源入力部は、プロテクタ回路等搭載しておりません。刺し間違えると故障の原因になります。
・NanoPi-NEO2等のボード、microSDカード、各種電源は別途ご用意ください。
・製造時期やMLCC世界恐慌により使用部品を予告なしに変更することがございます。あらかじめご了承ください。

■1.3" IPS LCD HAT for NanoPi NEO series. 紹介ページ (詳細はこちらを参照ください)
https://sites.google.com/view/chikoidac/home/ipslcd13
