- キット実装例です
- NasPiDac-NEO2 工作例です

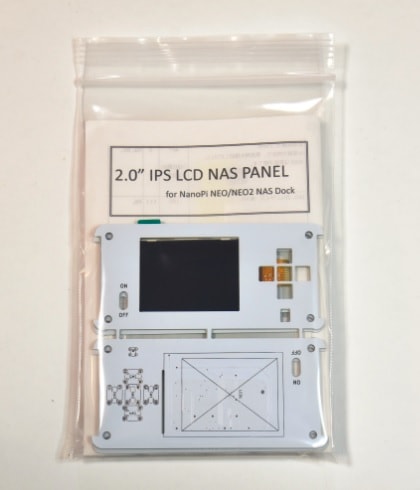

- パッケージです
blue-7
2.0" IPS LCD NAS PANEL for NanoPi NEO/NEO2 NAS Dock【キット版】【白パネル】
￥5,073
| 商品コード | |
|---|---|
| 数量 |
サポート等は一切ありません
使用や組立にはある程度の知識が必要です
市販品ではございません、同人ハードウェアをご理解の上のご購入となります
■blue-7
■2.0" IPS LCD NAS PANEL for NanoPi NEO/NEO2 NAS Dock【キット版】【白パネル】
■概要
2.0 inch IPS 液晶(240 x 320)およびGPIO 接続のボタン5つを搭載した、NanoPi NEO/NEO2 NAS Dock 用のLCDパネルです。
また、赤外線リモコン用受光部も搭載しており、リモコン操作にも対応可能です。
■主な仕様
対応SBC：
NanoPi NEO, NanoPi NEO2,
※別途LCD制御ソフトを用意する必要があります
電源：
DC +5.0v (消費電流50mA程度, NanoPi-NEOシリーズ本体より供給されます)
LCD仕様:
ドライバIC： ST7789
LCDパネル： 2.0inch IPS LCD, 240 x 320
通信方式： 4-wired SPI
バックライト： WhiteLED x3 (GPIOによるOn/Off制御可）
■注意事項
・本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。
・基板、説明書等の著作権およびその他権利は放棄していませんので、その一部または全体を無断で第三者に対して使用することはできません。
■2.0” IPS LCD NAS PANEL 紹介ページ
https://sites.google.com/view/chikoidac/home/ipslcd20nas
■工作例 NasPiDac-NEO2(詳細はこちらを参照ください)
https://sites.google.com/view/chikoidac/home/naspidac
■作者連絡先など
https://sites.google.com/view/chikoidac/home
