■blue-7

■Mobile PosNeg Battery Lite【キット版】

■概要

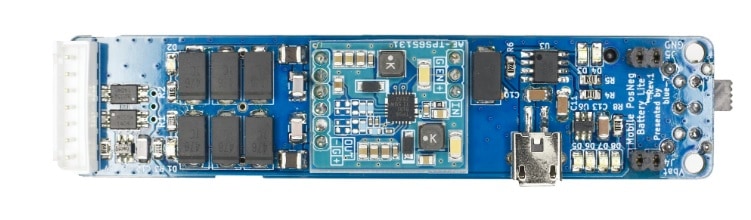

18650 Li-ion 電池1本より、DCDCコンバータにて±12vの電源を生成します。また、Li-ion充電制御回路、電池残量計も搭載しています。

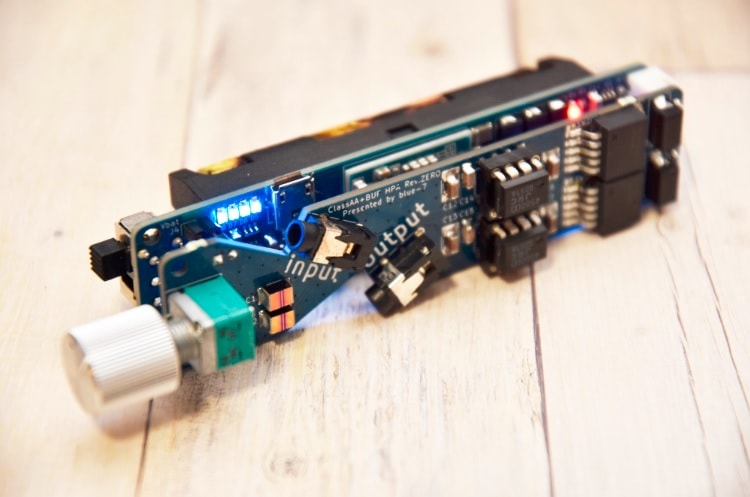

拡張基板として、ヘッドフォンアンプキット基板、LEDライト基板、ブレッドボード用電源供給基板が付属します。

■工作概要

ハンダ付けパーツ：0.65㎜ ピッチ IC x 4 , 2012 クラス x 1 6 個 などなど 、 合計 43 パーツ
想定工作時間：1～2時間

■主な仕様

入力電源: MicroUSB ( 充電用 5.0 v )
バッテリ: Liion 18650 x 1 本
出力電圧: ±12v

出力電流(実測参考値)
バッテリ3.1v時: 290mA(+12v), 110mA(-12v)
バッテリ3.8v時: 390ｍA(+12v), 250mA(-12v)

■注意事項

・本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。
・基板、説明書等の著作権およびその他権利は放棄していませんので、その一部または全体を無断で第三者に対して使用することはできません。
・Li-ion電池は爆発炎上します。信頼のおけるLi-ionを使用のうえ、適切な管理・運用を自己責任で行ってください。

■Mobile PosNeg Battery Lite 紹介ページ (詳細はこちらを参照ください)
https://sites.google.com/view/chikoidac/home/MPNB

■作者連絡先など
https://sites.google.com/view/chikoidac/home
