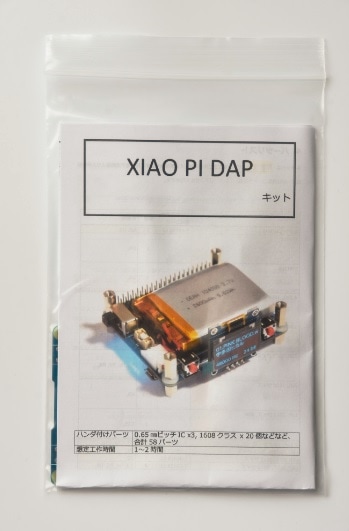

■ XIAO PI DAP【キット版】

■概要

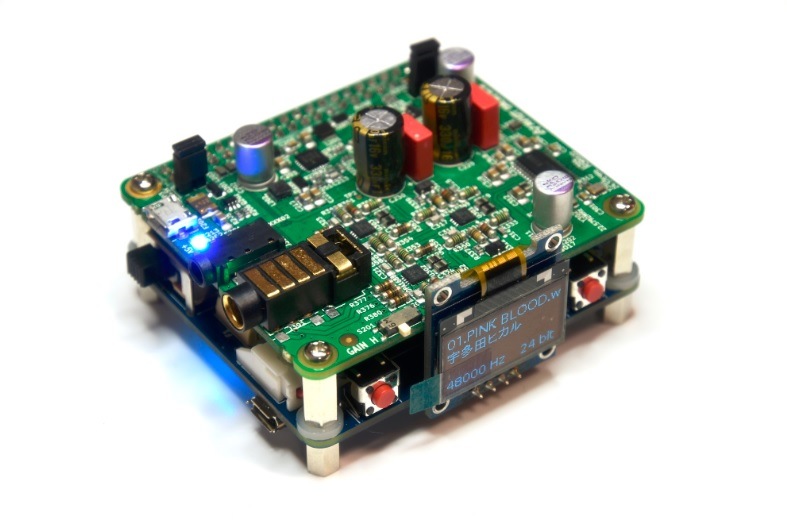

XIAO PI DAP は、RaspberryPi 用の I2S-DAC と組み合わせることで、音楽プレイヤを構築することができます。
また、制御コントローラにはSeeeduioXIAO を使用し、MicroSD カードに格納された音楽データをそのまま再生することができます。

■工作概要

ハンダ付けパーツ：0.65 ㎜ピッチ IC x3, 1608 クラス x 20 個などなど、合計 58 パーツ
想定工作時間：1～2 時間

■主な仕様

入力電源(充電用)：USB MicroB 4.75v ～ 5.25v
出力端子：RaspberryPi 互換の 40pin のうち下記のみ接続
・I2C (SDA, SCL)
・I2S (BCK, LRCK, DATA)
・+3.3v (バッテリ電圧次第で 3.3v 未満になる場合あり)
・+5.0v ピン部はバッテリ直結 (3.0v~4.2v)
ディスプレイ：0.96 インチ OLED, 128x64
対応メディア：MicroSD カード (最大 32GB, FAT32)

■注意事項

・Li-po 電池は爆発炎上します。信頼のおける Li-po を使用のうえ、適切な管理・運用を自己責任で行ってください。
・本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。
・RaspberryPi 用 I2S DAC ボードは別売りです。また、すべての DAC ボードにおいて動作を保証するものではございません。特に+5v 端子への出力電圧は規定値よりも低く3.0~4.2v になりますので、使用する DAC ボードの適合性を確認の上ご利用ください。なお、特殊な制御を必要とする DAC ボードには対応しておりません。
・再生可能なフォーマット等については、下記紹介ページを参照してください。

■XIAO PI DAP 紹介ページ(詳細はこちらを参照ください)
https://sites.google.com/view/chikoidac/home/xiao_dap

■作者連絡先など
https://sites.google.com/view/chikoidac/home
