■サークル FLINT

■FLINT ゲーミングスモーク

■概要

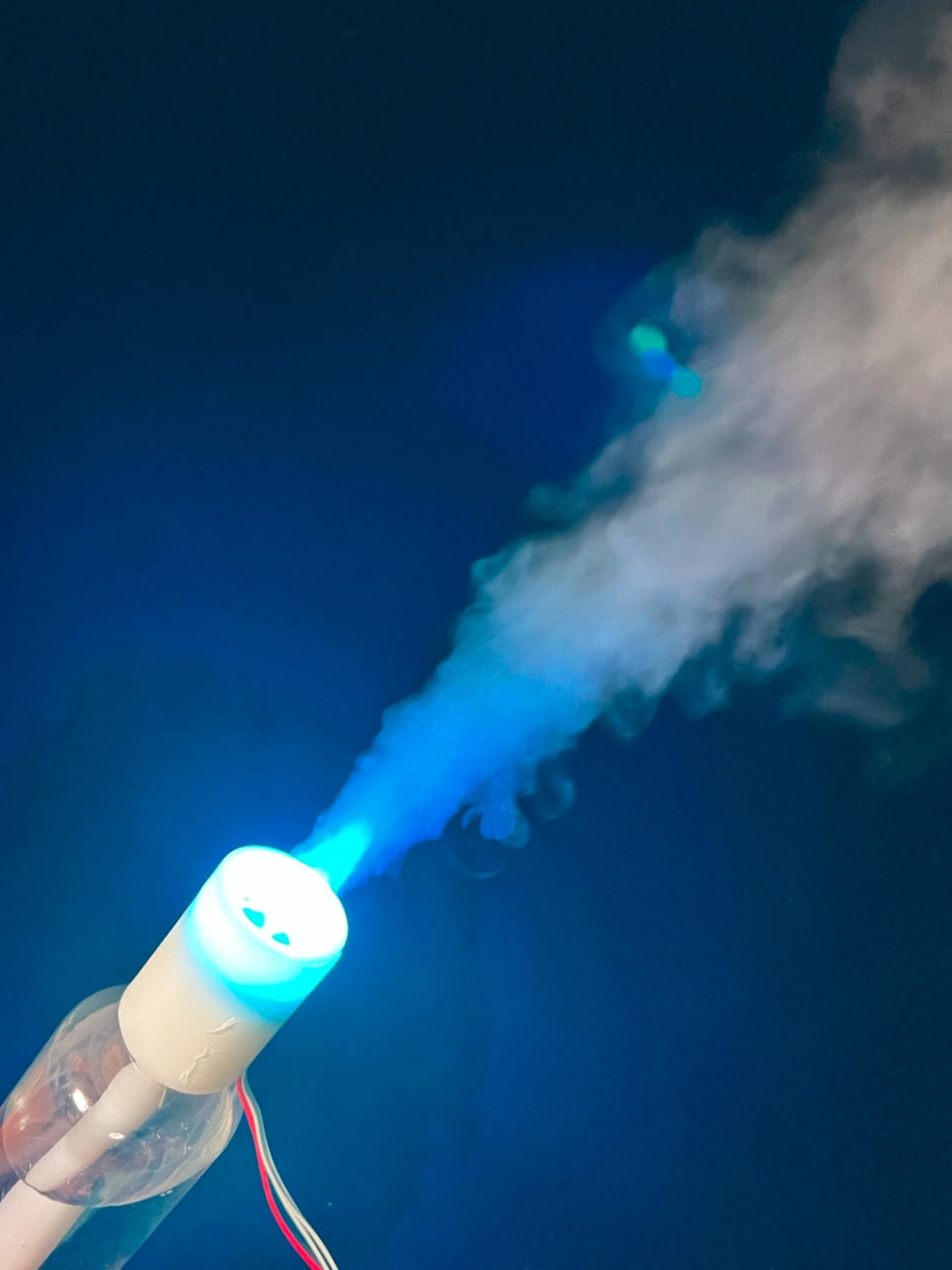

超音波式のミスト発生装置にフルカラーLEDを組み合わせ、炎が噴射しているような演出が可能なモジュールです。

ヘッド部分は最小になるように作られているため、ジオラマ・模型などに組み込みが容易です。

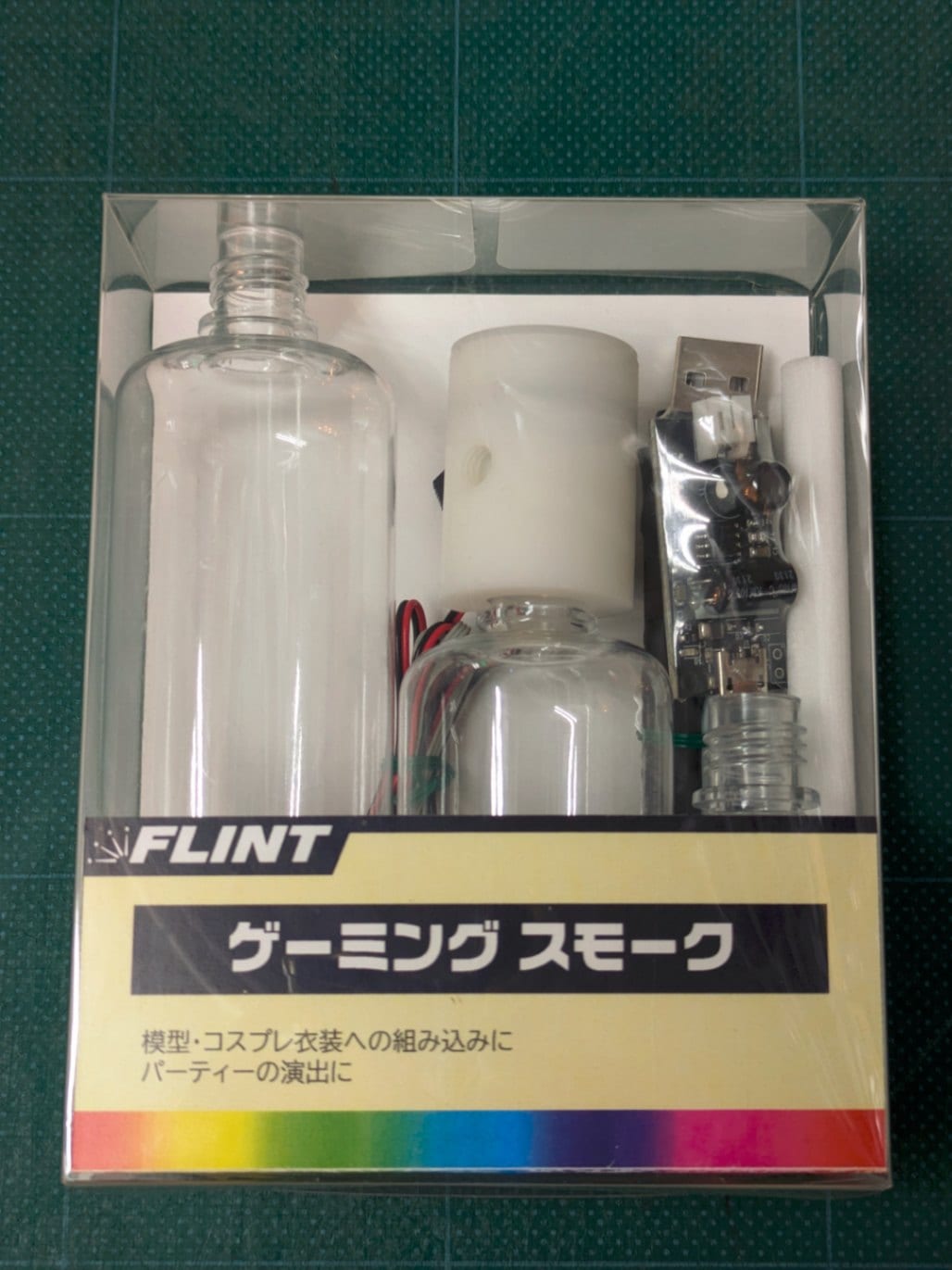

3種類のボトルが付属していますので、必要に応じてタンクの大きさを変更できます。

LEDの発光パターンの制御は、簡易的な基板が付属していますが、他の制御基板も使用する事が可能です。
NeoPixel RGBでの制御と同じですので、各種マイコンでも制御が可能です。

水10mlで10分ほどミストが出ます。

■仕様

電源コネクタ： USB Micro-B（ミスト発生装置用）　USB-A（フルカラーLED制御装置用）
ミスト発生方法：超音波式（水）
サイズ（ヘッド部）：Φ25mm、35mm
付属ボトル： 10ml・50ml・100ml
LED部：LED個数 8個（Worldsemi WS2812B-2020）。基板にハヤコート塗布

■ご注意

※水と電気を使用するモジュールですので、漏水によりショートする事があります。また、配線は細く切れやすいので取り扱いには十分注意してください。使用、改造は自己責任になります。
※通電中の圧電振動子には、80V程度の電圧がかかっています。通電中は圧電素子と基板を触れないようにしてください。
※ケーブルは細く切れやすいのでご注意ください。特に、コネクタを外す時にはケーブルを引っ張らないでください。
※使用後はよく乾かしてください。特にスポンジスティックはよく乾かさないとカビが発生する可能性があります。
※スポンジスティックをカットした場合、圧電振動子にはカットしていない面を当てるようにしてください。カットした面は直角が出ておらず、ミストの量が減る場合があります。
※横向き、下向きで使用すると水が漏れる場合があります。
※水以外を使用すると目詰まりする事があります。

詳しくは下記アイテム紹介ページをご覧下さい。

●FLINT ゲーミングスモーク 紹介ページ
https://flint.works/p/gaming-smoke/
